Routing adalah proses dimana suatu item dapat sampai ke tujuan dari satu lokasi ke lokasi lain. Beberapa contoh item yang dapat dirouting :mail, telepon call, dan data. Di dalam jaringan, Router adalah perangkat yang digunakan untuk melakukan routing trafik.
Untuk dapat me”routing” segala sesuatu, Router, atau segala sesuatu yang dapat melakukan fungsi routing, membutuhkan informasi sebagai berikut :

~ Alamat Tujuan/Destination Address – Tujuan atau alamat item yang akan dirouting
~ Mengenal sumber informasi – Dari mana sumber (router lain) yang dapat dipelajari oleh router dan memberikan jalur sampai ke tujuan.
~ Menemukan rute – Rute atau jalur mana yang mungkin diambil sampai ke tujuan.
~ Pemilihan rute – Rute yang terbaik yang diambil untuk sampai ke tujuan.
~ Menjaga informasi routing – Suatu cara untuk menjaga jalur sampai ke tujuan yang sudah diketahui dan paling sering terjadi.

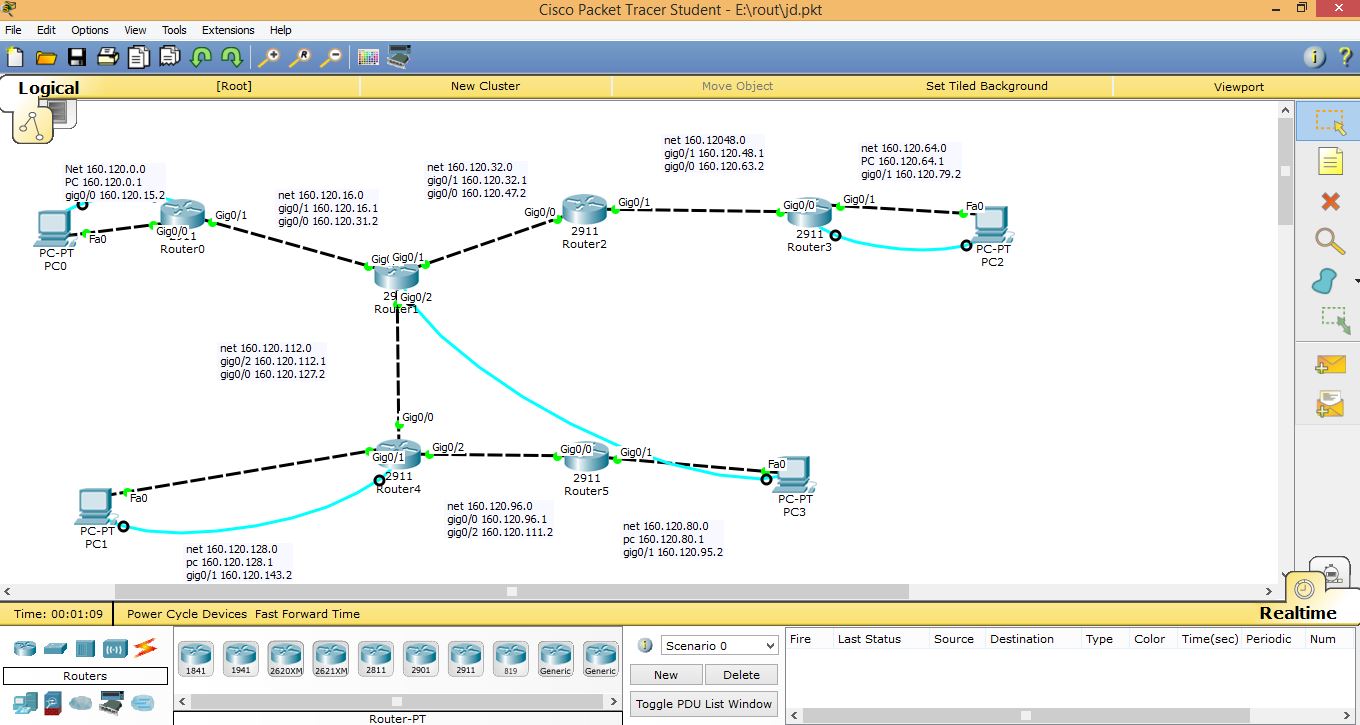

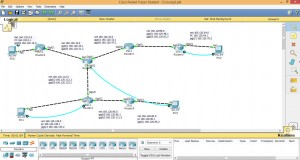

Tugas Akhir KL Jaringan Komputer Komsi AA :



Dalam Tugas Akhir :



IP YANG DIGUNAKAN :
160.120.0.0/16

10100000.01111000.00000000.00000000 = 160.120.0.0
11111111.11111111.11110000.00000000 = 255.255.240.0 (subnetmask)

karena kita butuh 9 subnet maka cara menghitungnya
2^n = 9
n = 4 (2^4 = 16 , kita ambil yang mendekati 9 tapi lebih dari )
cara menghitung per subnet nya sebagai berikut :

1
10100000.01111000.|0000|0000.00000000 = 160.120.0.0     (NETWORK)
10100000.01111000.|0000|0000.00000001 = 160.120.0.1     (FIRTS)
10100000.01111000.|0000|1111.11111110 = 160.120.15.254  (LAST)
10100000.01111000.|0000|1111.11111111 = 160.120.15.255    (BROADCAST)
2
10100000.01111000.|0001|0000.00000000 = 160.120.16.0     (NETWORK)
10100000.01111000.|0001|0000.00000001 = 160.120.16.1     (FIRTS)
10100000.01111000.|0001|1111.11111110 = 160.120.31.254  (LAST)
10100000.01111000.|0001|1111.11111111 = 160.120.31.255    (BROADCAST)
3
10100000.01111000.|0010|0000.00000000 = 160.120.32.0     (NETWORK)
10100000.01111000.|0010|0000.00000001 = 160.120.32.1     (FIRTS)
10100000.01111000.|0010|1111.11111110 = 160.120.47.254  (LAST)
10100000.01111000.|0010|1111.11111111 = 160.120.47.255    (BROADCAST)
4
10100000.01111000.|0011|0000.00000000 = 160.120.48.0     (NETWORK)
10100000.01111000.|0011|0000.00000001 = 160.120.48.1     (FIRTS)
10100000.01111000.|0011|1111.11111110 = 160.120.63.254  (LAST)
10100000.01111000.|0011|1111.11111111 = 160.120.63.255    (BROADCAST)
5
10100000.01111000.|0100|0000.00000000 = 160.120.64.0     (NETWORK)
10100000.01111000.|0100|0000.00000001 = 160.120.64.1     (FIRTS)
10100000.01111000.|0100|1111.11111110 = 160.120.79.254  (LAST)
10100000.01111000.|0100|1111.11111111 = 160.120.79.255    (BROADCAST)
6
10100000.01111000.|0101|0000.00000000 = 160.120.80.0     (NETWORK)
10100000.01111000.|0101|0000.00000001 = 160.120.80.1     (FIRTS)
10100000.01111000.|0101|1111.11111110 = 160.120.95.254  (LAST)
10100000.01111000.|0101|1111.11111111 = 160.120.95.255    (BROADCAST)
7
10100000.01111000.|0110|0000.00000000 = 160.120.96.0     (NETWORK)
10100000.01111000.|0110|0000.00000001 = 160.120.96.1     (FIRTS)
10100000.01111000.|0110|1111.11111110 = 160.120.111.254 (LAST)
10100000.01111000.|0110|1111.11111111 = 160.120.111.255    (BROADCAST)
8
10100000.01111000.|0111|0000.00000000 = 160.120.112.0     (NETWORK)
10100000.01111000.|0111|0000.00000001 = 160.120.112.1     (FIRTS)
10100000.01111000.|0111|1111.11111110 = 160.120.127.254 (LAST)
10100000.01111000.|0111|1111.11111111 = 160.120.127.255    (BROADCAST)
9
10100000.01111000.|1000|0000.00000000 = 160.120.128.0     (NETWORK)
10100000.01111000.|1000|0000.00000001 = 160.120.128.1     (FIRTS)
10100000.01111000.|1000|1111.11111110 = 160.120.143.254  (LAST)
10100000.01111000.|1000|1111.11111111 = 160.120.143.255    (BROADCAST)

RESUME JARKOM 2

KOMUNIKASI DATA



Pengertian

Komunikasi data adalah hubungan atau interaksi antar device yang terhubung dalam sebuah jaringan baik yang jangkauan sempit maupun dengan jangkauan yang lebih luas.

Komponen yang dibutuhkan :

1. Pengirim

Perangkat yang mengirimkan data

2. Penerima

Perangkat yang menerima data

3. Data

Informasi yang dikomunikasikan

4. Media transmisi

Jalur fisik dimana data berjalan dari pengirim ke penerima

5. Protokol

Aturan atau catra atau standar yang digunakan oleh suatu komunikasi

Media Komunikasi Data

1. Melalui Alat/device

a. Kabel

– Coaxial

Terbuat dari tembaga

Sering digunakan pada topologi bus dan topologi ring

– Fiber Optic

Mempunyai kecepatan yang baik karena serat didalam kabel memancarkan cahaya untuk mengirimkan data.

b. Nirkabel

– Microwave Tower

Membentuk suatu garis lurus

– Infrared

Menggunakan gelombang ultra dengan jarak terbatas

– Radio Tower

Mengirim data melalui udara, sinyalnya melebar

2. Satelit

• Fungsi  Satelit :

1. Penerima data
2. Penguat data
3. Pengirim data



• Jenis :

1. LEO ( Low Earth Orbit )

Berada diatas 600 – 800 KM diatas permukaan bumi,sinyalnya kuat

Periode 88 – 120 menit

2. MEO ( Medium Earth Orbit )

Berada diatasnya LEO

3. GEO

Berada diatasnya MEO sekitar 22.300 KM diatas permukaan bumi



• Transmisi :

1. Analog

Penyebarannya melalui media

2. Digital

Sinyal yang datang diubah ke dalam bentuk bit lalu dikirim



Perbedaan Komunikasi Data dan Jaringan

• Komunikasi data : pada keandalan dan efisiensi transfer sejumlah bit – bit dari suatu titik ke tujuan
• Jaringan : lebih mementingkan arti dari tiap bit tersebut dalam proses pengiriman hingga diterima sampai tujuan



Dampak Komunikasi data dan Jaringan

• Positif :

1. Pendidikan
2. Pekerjaan
3. Permainan

• Negatif :

1. Hacker
2. Virus
3. Bajakan

Kegunaan Komunikasi data dan Jaringan

1. Sharing device
2. Sharing program
3. Sharing data



Rules Komunikasi Data (Aturan)

1. Message Timing

Waktu dari data yang dikirimkan

Flow control : Kecepatan data transfer diatur

Respon Timeout : waktu untuk merespon



2. Message Encoding

Data sebelum dikirim dirubah kedalam bentuk sinyal



3. Message Size

Membuat ukuran agar bisa dikirim



4. Message Formatting and Encapsulation

Data diformat dulu agar sampai ke penerima



5. Message Delivery Action

Aturan cara mengirim data:

• Multicast : ke 2 user
• Unicast : ke 1 user
• Broadcast : ke banyak user



Protocol

• Bagaimana data diformat
• Bagaimana protokol memberikan jalan yang baik antara pengirim dan penerima
• Memberitahukan sinyal kesalahan
• Mengatur data tersambung/terputus



TCP/IP Model

1. Application Protocol

Mengatur web server

Contoh : http, DNS, POP

2. Transpot Media

Mengatur jalannya dala melalui media

Contoh : UTP, TCP

3. Internet Protokol

Mengatur jaringan luas

Contoh : IP, OSPF

4. Network Access Protocol

Mengatur Hardware

Contoh : Ethernet



Resume Jaringan Komputer



1. Pengertian Jaringan Komputer

Jaringan Komputer merupakan gabungan beberapa perangkat komputer yang didesain untuk dapat berbagi sumber daya, berkomunikasi, dan akses informasi dari berbagai tempat antara komputer yang satu dengan komputer yang lain.



Macam-macam Jaringan Komputer :

a. Berdasarkan Jangkauan Wilayahnya

• LAN ( Local Area Network)
  Local Area Network sering kita jumpai diperkantoran, kampus, maupun warnet. Jaringan ini dapat menghubungkan lebih dari 2 komputer di ruangan jarak dekat (terbatas) hingga beberapa KM saja. Jaringan ini biasanya terdiri dari komputer, printer, dan perangkat lainnya.
• MAN (Metropolitan Area Network)
  Sesuai dengan namanya maka jenis jaringan ini memberikan layanan hingga wilayah yang luas dan kemampuan transfer datapun berkecepatan sangat tinggi. Wilayah yang dapat menjadi cakupannya berkisar hingga 50 KM. MAN ini merupakan rangkaian LAN yang berukuran dan berjarak lebih besar.
• WAN (Wide Area Network)
  Jenis jaringan ini memberikan layanan lebih luas lagi dibanding MAN yaitu dapat menghubungkan suatu wilayah bahkan negara lain. WAN pada dasarnya merupakan kumpulan beberapa LAN yang ada di beberapa lokasi sehingga dibutuhkan sebuah device untuk menghubungkannya dan device itu kita sebut router.

b. Berdasarkan Fungsinya

• Client – Server
• Peer-to-Peer : Merupakan jaringan komputer yang setiap host nya dapat menjadi sebuah server atau menjadi client secara bersamaan. Kelebihan Peer to peer : Kompleksity, Lebih murah.Kekurangan Peer to peer : data tidak tahu ada dimana, file tidak aman, ada batasannya, terbatas sesuai komputernya.

c. Berdasarkan topologi

1. Topologi Bus

Topologi bus ini sering juga disebut sebagai topologi backbone, dimana ada sebuah kabel coaxial yang dibentangkan kemudian beberapa komputer dihubungkan pada kabel tersebut.

2. Topologi Ring

Disebut topologi ring karena bentuknya seperti cincin yang melingkar. Semua komputer dalam jaringan akan di hubungkan pada sebuah cincin.

3. Topologi Star

Disebut topologi star karena bentuknya seperti bintang, sebuah alat yang disebut concentrator bisa berupa hub atau switch menjadi pusat, dimana semua komputer dalam jaringan dihubungkan ke concentrator ini.



d. Berdasarkan media transmisi

1. Jaringan berkabel ( Wired Network)
   Jaringan ini mengunakan media kabel dalam menghubungkan setiap komputer dalam jaringan
2. Jaringan Nirkabel (Wireless Network)
   Jaringan ini tidak menggunakan media kabel sebagai alat pengbungnya, tetapi menggunakan gelombang elektromagnetik dalam setiap kiriman sinyal informasinya.



2. Apa Tujuan dan Harapan mata kuliah ini ?



1. Mampu memahami konsep dan cara kerja jaringan komputer
2. Mengetahui jenis-jenis jaringan komputer serta dapat membedakannya
3. Mengetahui dampak positif dan negatif jaringan komputer
4. Mengetahui manfaat jaringan komputer







3. Mengapa Jaringan Komputer penting ?

Ada beberapa hal yang menurut saya jaringan komputer sangat penting, hal itu dapat dibuktikan dengan manfaat-manfaat yang kita peroleh dengan penggunaaan jaringan ko puter itu sendiri.

a. Media Komunikasi

Memungkinkan kita berkomunikasi dengan user lain.

b. Informasi Up to Date

dapat memperoleh informasi yang up to date dari berbagai wilayah baik di dalam negeri maupun luar negeri.

c. Sharing resources

Sharing resources bertujuan agar seluruh program, peralatan atau peripheral lainnya dapat dimanfaatkan oleh setiap orang yang ada pada jaringan komputer tanpa terpengaruh oleh lokasi maupun pengaruh dari pemakai.

d. Integrasi Data

Jaringan komputer dapat mencegah ketergantungan pada komputer pusat, karena setiap proses data tidak harus dilakukan pada satu komputer saja, melainkan dapat didistribusikan ke tempat lainnya. Oleh sebab inilah maka dapat terbentuk data yang terintegrasi yang memudahkan pemakai untuk memperoleh dan mengolah informasi setiap saat.

e. Pengembangan dan pemeliharaan

Contohnya seperti pembelian komponen seperti printer, tidak perlu membeli printer sejumlah komputer yang ada tetapi cukup satu buah karena printer itu dapat digunakan secara bersama – sama. Jaringan komputer juga memudahkan pemakai dalam merawat harddisk dan peralatan lainnya.

4. Contoh dan Dampak Jaringan Komputer

a. Contoh Jaringan komputer antara lain :

1. Internet
2. ARPANET

ARPANET (Advanced Research Project Agency Network) adalah jaringan komputer yang dibuat oleh ARPA (Advanced Research Project Agency) dari Departemen Pertahanan Amerika Serikat pada tahun 1969. ARPANET difungsikan sebagai sarana percobaan teknologi jaringan komputer terbaru pada zamannya.

3. NSFNET

NSFNET merupakan sebuah jaringan dari National Science Foundation yang dibentuk oleh Pemerintah Amerika Serikat pada akhir tahun 1970 untuk bidang penelitian dan pendidikan. NSFNET juga pulalah yang dahulu pernah menggantikan ARPANET sebagai backbone Internet sebelum kemudian digantikan oleh pihak swasta komersial.



b. Dampak Jaringan Komputer

1. Membantu dalam belajar

Sekarang belajar tidak hanya dengan buku saja, akan tetapi melalui jaringan komputer kita juga dapat melakukan pembelajaran, seperti menggunakan video conference dengan dosen.

2. Membantu dalam berkomunikasi

Seperti instant massenger, streaming, dan lain lain.

3. Membantu dalam bekerja

Misalkan di sebuah kantor, setiap komputer dapat melakukan printing dengan hanya satu printer dalam jaringan tersebut, biasanya disebut dengan sharing printer.

4. Anti Sosial

5. Virus dan hacking







That’s Me…

Assalamu’alaikum Warahmatullahi Wabarakatuh

Perkenalkan nama saya adalah Farista Dwi Vilandari. orang tua dan hampir semua orang yang saya kenal biasa memanggil dengan sebutan RISTA, namun ada pula beberapa teman yang memanggil Farista.

Saya dilahirkan di Yogyakarta 18,5 tahun lalu, pada tanggal 19 Juni 1996. Saya anak kedua dari tiga bersaudara. Saya punya satu kakak perempuan dan 1 adik laki-laki. Kakak saya bernama Eka Wahyu Setianingsih yang saat ini bekerja di Batam. Adik saya bernama Rifqi Wahyu Ramadhan yang saat ini masih dikelas 5 SD. Saat ini saya tinggal di dusun Penggung, Desa Hargorejo, Kecamatan Kokap, Kabupaten Kulon Progo, Yogyakarta. Ibu saya seorang ibu rumah tangga, sedangkan ayah saya bekerja di Perusahaan Daerah Air Minum (PDAM) di Jambi. Ayah bekerja di Jambi sejak saya masih kelas 5 SD dan pulang dua tahun sekali. Disitu kadang saya merasa sedih.

Saya mengenyam pendidikan pertama kali di TK Puspayoga Kulon Progo. Tahun 2002 – 2008 saya duduk dibangku SD N 4 Wates. 2008 – 2011 saya sekolah di SMP N 4 Wates. 2011 – 2014 saya sekolah di SMK N 1 Pengasih jurusan Multimedia. sebenarnya saya tidak mau sekolah disini. SMK N 1 Pengasih itu sebenarnya menjadi pilihan terakhir saya. Saya awalnya ingin sekolah di SMTI Yogyakarta dan sudah diterima di sekolah tersebut setelah melalui berbagai macam tes. Tapi tenyata Tuhan berkehendak lain, pada saat daftar ulang harus membayar uang gedung sebesar 5 juta dan ijazah saya baru turun pada hari daftar ulang terakhir dan semua syarat daftar ulang juga baru lengkap. Jadi niat saya mau daftar ulang pada hari terakhir tersebut, tetapi ketika mau ke bank kirim uang daftar ulang tersebut banknya off. Disitu saya merasa sedih. Tapi dibalik sebuah kejadian pasti ada hikmahnya. Mungkin kalau saya bersekolah di SMTI Yogyakarta bisa jadi saya tidak akan kuliah disini. Di SMK ini saya juga mendapatkan temen yang baik dan bersahabat sampai sekarang. Disini saya juga mulai aktif diorganisasi, yaitu PIK-R KKPL SMK N 1 Pengasih ( Pusat Informasi dan Konseling Remaja Kader Kesehatan Pecinta Lingkungan ) sebagai ketua divisi Bank Sampah dan SBH KP ( Satuan Karya Bhakti Husada Kulon Progo). PIK R KKPL SMK N 1 Pengasih ini semacam KIR yang bergerak dalam bidang Kesehatan dan Lingkungan, dibawahi oleh UKS. Contoh kegiatannya adalah Lomba Sekolah Adiwiyata se Propinsi karena SMK N 1 Pengasih termasuk salah satu sekolah adiwiyata di kabupaten Kulon Progo, kemudian study banding di daerah-daerah yang sering memanfaatkan barang bekas seperti di Sedayu Bantul, membuat sabun cuci, ternak lele di sekolah, membuat abon lele, bakso lele, membudidayakan tanaman obat, kegiatan palang merah remaja, dan pergi ke desa binaan juga. Saka Bhakti Husada adalah organisasi dalam kepramukaan penegak dalam bidang kesehatan dan dibawahi oleh Dinas Kesehatan Kabupaten Kulon Progo. Kegiatannya adalah pengetahuan tentang tanaman obat – obatan, pengetahuan tentang obat, praktek penanganan darurat ketika terjadi kecelakaan, membuat jamu – jamuan di desa lain, malam keakraban di Kalibiru Kulon Progo, Pelantikan anggota dan masih banyak lagi. Karena sekolah disini saya juga menemukan minat saya, yaitu pada fotografi dan videografi. Kemudian saya dan teman – teman saya yang memiliki minat yang sama akhirnya kami membuat sebuah kelompok yaitu KoRea (Kokap Area) Production. Di kelompok tersebut kami sering membuat film pendek. Salah satu film pendek kami ikutkan dalam Lomba Enterpreneur Short Movie di STIMIK AMIKOM se Propinsi, dan Alhamdulillah kami mendapat juara 3 dan terfavorit. Saat ini saya kuliah di Universitas Gadjah Mada jurusan Komputer dan Sistem Informasi. Banyak yang protes saya kuliah disini karena saya sebenarnya juga diterima di Universitas Sebelas Maret (UNS) Solo jalur SNMPTN jurusan S1 Ilmu Komunikasi. Tapi ya gimana lagi, saya dari kelas 1 SMK sudah niat kalo kuliah saya inginnya di D3 karena saya lebih suka praktek dari pada teori dan banyak pertimbangan juga. Sempet dimarahin guru BK juga katanya saya mendzalimi banyak orang, tapi gimana lagi, just follow my heart. Alhamdulillah orang tua mendukung keputusan saya. Disini saya juga sudah mulai aktif mengikuti organisasi Badan Eksekutif Mahasiswa Keluarga Mahasiswa Sekolah Vokasi Universitas Gadjah Mada ( BEM KM SV UGM) di departemen Multimedia.Di Organisasi ini kegiatannya adalah membuat banner sekretariat BEM SV UGM, meliput Job Fair Sekolah Vokasi UGM di JEC, dll.

Saya memiliki motto hidup: ‘follow your heart’. Oleh karenanya, saya berusaha semaksimal mungkin memanfaatkan kesempatan positif yang ada untuk melakukan hal-hal yang sesuai hati saya, tentunya yang positif. Ada satu lagi motto saya yaitu ‘yesterday is history, today is a gift, tomorrow is mistery’. Makanya saya orangnya gampang move on kalo gagal, alias yang kemaren yaudahlah tidak usah disesali, tapi jadikan pelajaran saja agar kedepannya lebih baik lagi. Forget your regrets and don’t be afraid.

Saya adalah tipikal orang yang kadang serius dan suka bercanda. Saya juga tipikal orang cuek. Saya orangnya pendiam kalau sama orang yang baru saja saya kenal, tetapi jika sudah akrab, banyak yang bilang saya ini cerewet. Sedikit minimalis dan sedikit tomboy, itulah saya. Tidak pernah memakai make up dan rok kecuali waktu PPSMB kemarin dan waktu sekolah dulu. Saya juga tipikal orang yang tidak suka membuang waktu sia-sia. Sebisa mungkin memanfaatkan waktu untuk hal yang bermanfaat. Jujur saya juga tipikal orang yang ceroboh alias suka meletakkan barang sembarangan, pelupa tingkat akut dan juga pemalu.



saya memiliki hobby membaca, mendengarkan musik, ngegame, dan bermain futsal. Buku yang biasa saya baca adalah novel-novel teenlit dan baca online fanfiction, saya suka mendengarkan musik K-pop. Sedangkan acara televisi favorit saya adalah tentang informasi-informasi menarik di dunia, misalnya di acara On The Spot dan sejenisnya, juga Drama asia dan acara musik. Saya dulu biasanya bermain futsal di Dyo Futsal, Power Futsal dan kadang juga di Kings Futsal. Awalnya saya suka sepak bola, tapi sekarang jadi suka futsal. Satu lagi hobby saya, tapi bingung ini termasuk hobby atau kelemahan, yaitu I love Sleep. Saya adalah seorang sleepaholic.

Saya memiliki tokoh idola yang menjadi panutan dan motivator saya yaitu Nabi Muhammad SAW dan orang tua saya. Selain itu ada lagi idola saya yang menjadi moodbooster saya yaitu DO Kyungsoo penyanyi Korea, Xiao Luhan penyanyi dari China, Wu Yi Fan aktor mandarin dan Jessica Jung penyanyi Korea.     Itulah sedikit autobiografi saya. Terima kasih,

Wassalamu’alaikum Wr. Wb.



Live Mapping

1. Mendapat beasiswa kuliah
2. IP meningkat dari semester ke semester
3. Lulus Cumload
4. Kerja di Bank atau di production house
5. Kemudian melanjutkan kuliah S1 di UGM atau ITB atau UNPAD
6. Melanjutkan S2 di James Cook University Singapore dengan beasiswa
7. Naik Haji atau Umroh dengan keluarga



Teman saya

Sania Nur Agustina mendapat bagian mencari Adware,

Adab Inayah mendapat bagian mencari Freeware dan Shareware

dan Sita Sarah mendapat bagian mencari open source.

saya sendiri Farista Dwi V mendapat bagian Software Berbayar.





SOFTWARE BERBAYAR

Software berbayar adalah Software yang apabila ingin menggunakannya harus membayar dulu. Contoh dari software berbayar adalah AutoCAD





AutoCAD

AutoCAD adalah salah satu program desain gambar dengan bantuan komputer yang cukup canggih. AutoCAD adalah perangkat lunak komputer CAD untuk menggambar 2 dimensi dan 3 dimensi yang dikembangkan oleh Autodesk. Format data asli AutoCAD, DWG, dan yang lebih tidak populer, Format data yang bisa dipertukarkan (interchange file format) DXF, secara de facto menjadi standard data CAD. Akhir-akhir ini AutoCAD sudah mendukung DWF, sebuah format yang diterbitkan dan dipromosikan oleh Autodesk untuk mempublikasikan data CAD. Secara perlahan namun pasti AutoCAD mengalami otomatisasi gambar, menggantikan fungsi manual yang selama ini mendominasi pekerjaan di segala bidang. Kompatibilitasnya yang tinggi memungkinkan gambar – gambar AutoCAD dapat diterima oleh sebagian besar program menggambar lain dan dapat dicetak dengan menggunakan hampir semua alat pencetakan. AutoCAD memiliki fasilitas yang cukup komplit untuk membuat gambar – gambar dua dimensi dan tiga dimensi. AutoCAD biasanya digunakan oleh insinyur sipil, land developers, arsitek, insinyur mesin, desainer interior dan lain-lain.

Beberapa alasan menggunakan AutoCAD dari pada cara manual untuk menghasilkan gambar:

• Akurasi

Dengan tingkat presisi hingga 13 digit, AutoCAD memiliki tingkat akurasi jauh lebih sempurna dan terjamin dibanding dengan menggambar manual. Dalam gambar manual, akurasi gambar sangat ditentukan oleh ketelitian mata dan kecermatan tangan yang sangat memungkinkan terjadinya kesalahan.

• Kepraktisan, Kemudahan, dan Kecepatan

Fasilitas penggambaran dan pengeditan yang semakin sempurna menjadikan AutoCAD mampu menghasilkan jauh lebih cepat dibandingkan cara manual. Perintah Copy, Array, Block, dan sebagainya memungkinkan kita membuat dan mengedit gambar secara masal dan waktu cepat.

• Kebersihan dan Kerapian

Dengan perintah pengeditan yang dimiliki AutoCAD, memungkinkan kita untuk merevisi dan memeriksa hasil gambar sebelum benar – benar dicetak, sehingga dihasilkan gambar yang bersih dan sempurna tanpa bekas – bekas pengeditan, penghapusan dan keringat atau kertas lecek seperti yang didapatkan pada gambar manual.

• Ruang Kerja Tak Terbatas

AutoCAD memiliki ruang kerja tak terbatas. Koordinat tertinggi yang dapat dimasukkan adalah 1099. Sehingga kita dapat membuat gambar sebesar dan sebanyak apapun dalam ruang yang sama. Kita dapat mencetaknya bagian per bagian atau sekaligus dengan skala yang tepat.

• Fleksibilitas Skala

AutoCAD memungkinkan satu gambar dicetak berkali – kali dengan skala yang berbeda – beda tanpa harus membuat ulang gambar tersebut. Hal yang tidak dapat dilakukan pada gambar manual. Dengan pengaturan skala yang tepat saat mencetak, kita juga dapat bebas memilih satuan yang digunakan dalam gambar, apakah mm, cm, meter, km, inci, dan sebagainya.

• Dokumentasi

Dengan sistem penyimpanan file, hasil gambar akan tersimpan secara permanen. Kita dapat dengan mudah dan cepat duplikasinya dan merevisinya kelak bila ada perubahan desain tanpa harus membuat gambar dari awal lagi. Dengan media penyimpan floppy disk atau CD kita dapat membawa – bawa gambar dengan mudah dan di edit dimana saja.
